分享箱式變電站兩大經典結構

添加時間:2021-01-07 16:06:41

來源:

瀏覽:

分享箱式變電站兩大經典結構

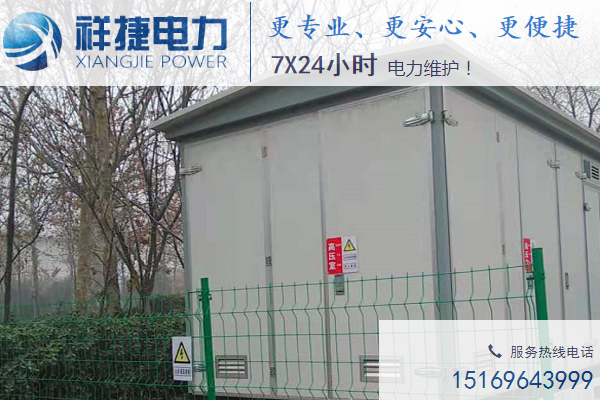

相信大家在日常中肯定見到過這種大型的鐵箱子,其實這就是箱式變電站,目前市場中主流歐式箱式變電站與美式箱式變電站兩種,從內部結構上看,這兩種存在本質上的區別,今天小編來簡單跟大家分享這主要的區別在哪里。


箱式變電站根據結構不同及采用元器件的不同,分為歐式箱變和美式箱變兩種典型風格。


從結構上采用高、低壓開關柜,變壓器組成方式,這種箱式變電站稱為歐式箱變。比喻為給高、低壓開關柜、變壓器蓋了房子。


在結構上將負荷開關,環網開關和熔斷器結構簡化放入變壓器油箱浸在油中,避雷器也采用油浸式氧化鋅避雷器,變壓器取消油枕,油箱及散熱器暴露在空氣中,這種箱式變電站稱為美式箱變。比喻為變壓器旁邊掛個箱子。



從體積上看,歐式箱變由于內部安裝常規開關柜及變壓器,產品體積較大。美式箱變由于采用一體化安裝體積較小。



從保護方面,歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時,用熔斷器的撞針使負荷開關三相同時分閘,避免缺相運行,要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護,美式箱變高壓側采用熔斷器保護,而負荷開關只起投切轉換和切斷高壓負荷電流的功能,容量較小。當高壓側出現一相熔絲熔斷,低壓側的電壓就降低,塑殼自動空氣開關欠電壓保護或過電流保護就會動作,低壓運行不會發生。



從產品成本看,歐式箱變成本高。從產品降價空間看,美式箱變還存在較大降價空間,一方面美式箱變?nèi)辔逯F心可改為三相三柱鐵心,另一方面,美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外,占用高壓室空間。


上述是小編跟大家分享的關于箱式變電站主要的內在結構不同點,希望小編的文章能夠給大家?guī)?lái)更多的幫助。
